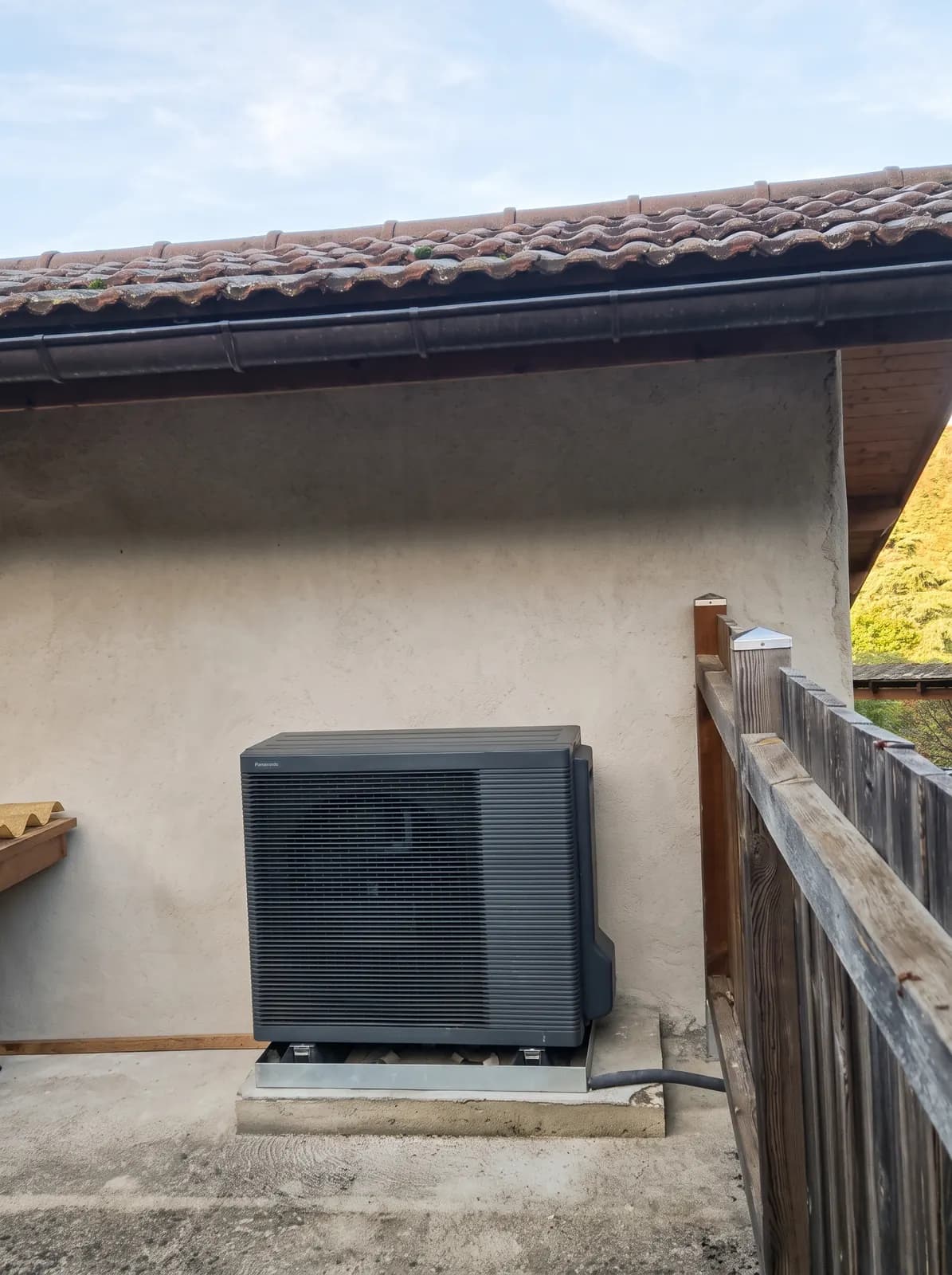

Pompe à chaleur Panasonic Aquarea T-CAP 9 kW installée sur dalle béton à Jarrie par Air Eco Clim, installateur RGE QualiPAC
Étude de cas

Pompe à chaleur réversible à Jarrie

Remplacement gaz · Plancher chauffant + 5 ventilo-convecteurs · Double zone · Panasonic Aquarea T-CAP

Lieu
Jarrie (38560)
Date
Octobre 2026
Type
Pompe à chaleur air/eau réversible
P
Marque
Panasonic Aquarea T-CAP

Le contexte

Une maison individuelle de 120 m² à Jarrie, en Isère, en cours de rénovation. Le chauffage reposait sur une chaudière au gaz : les propriétaires ont choisi de la remplacer par une pompe à chaleur (PAC) air/eau.

La pompe à chaleur est dédiée au chauffage et au rafraîchissement : elle ne produit pas l'eau chaude sanitaire.

Une installation réversible : chauffage l'hiver, rafraîchissement l'été

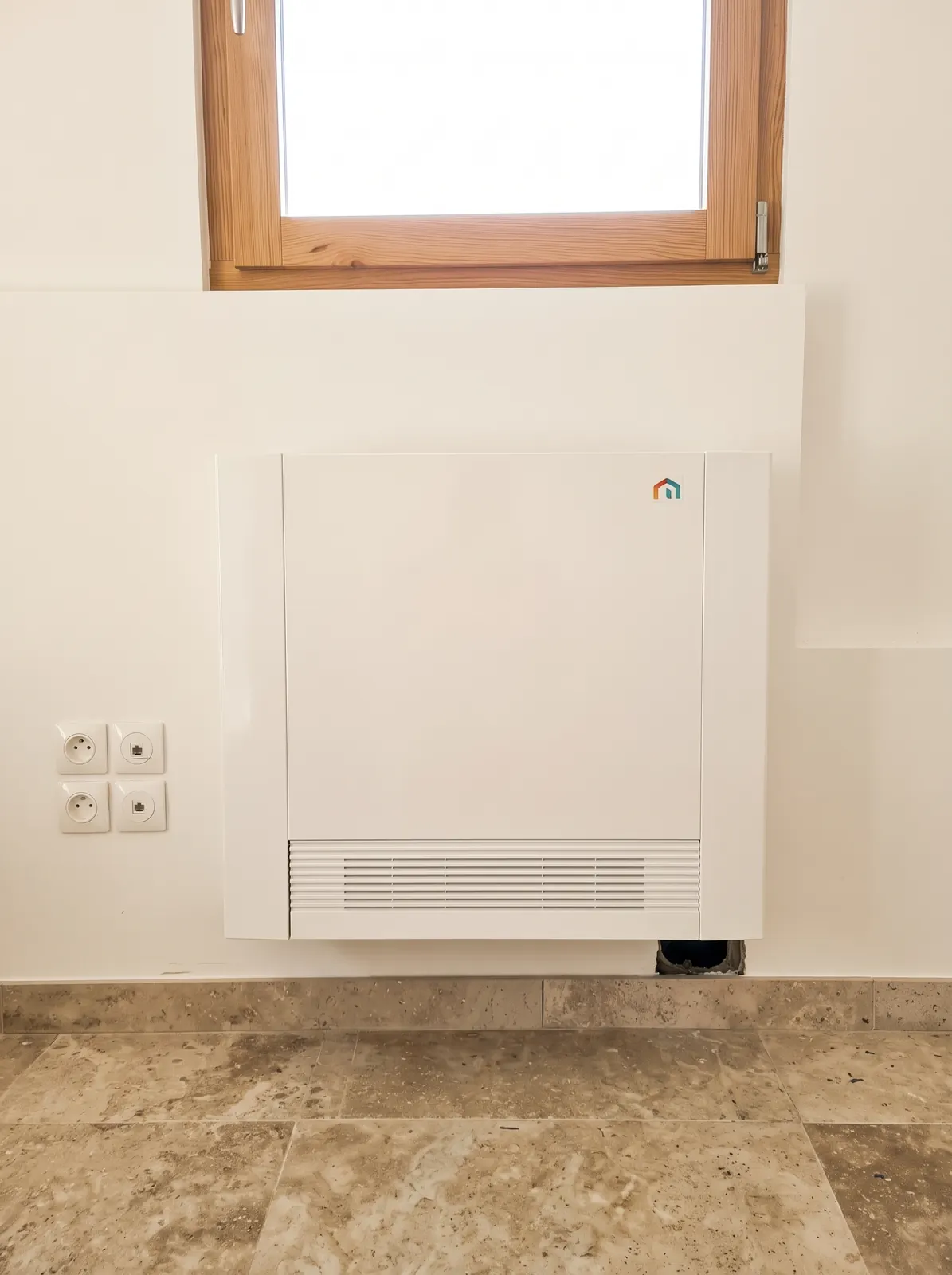

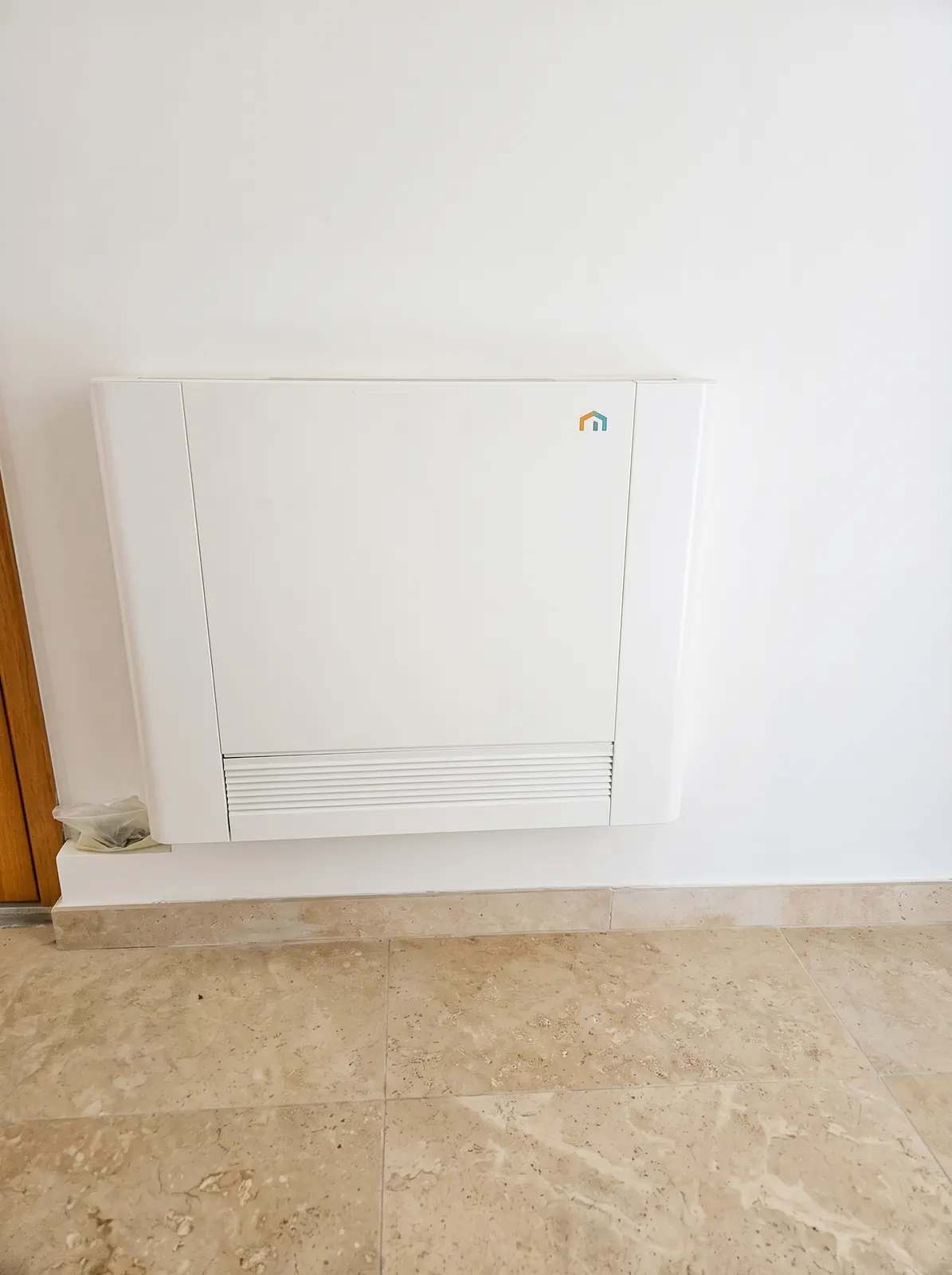

Cinq ventilo-convecteurs sont répartis dans les trois chambres et le séjour. L'hiver, ils chauffent en basse température avec l'eau produite par la pompe à chaleur. L'été, la pompe à chaleur inverse son cycle et les mêmes ventilo-convecteurs rafraîchissent les chambres et le séjour.

Le rafraîchissement passe uniquement par les ventilo-convecteurs. Le plancher chauffant, lui, assure le chauffage du rez-de-chaussée. Le séjour est équipé des deux : plancher chauffant et ventilo-convecteur.

Les choix techniques

Une installation double zone

Deux circuits distincts sont raccordés à la pompe à chaleur : le plancher chauffant de la cuisine et du séjour, au rez-de-chaussée, et les cinq ventilo-convecteurs des trois chambres et du séjour. Le séjour profite donc des deux. En chauffage, les deux circuits fonctionnent en basse température.

Un ballon tampon pour le découplage

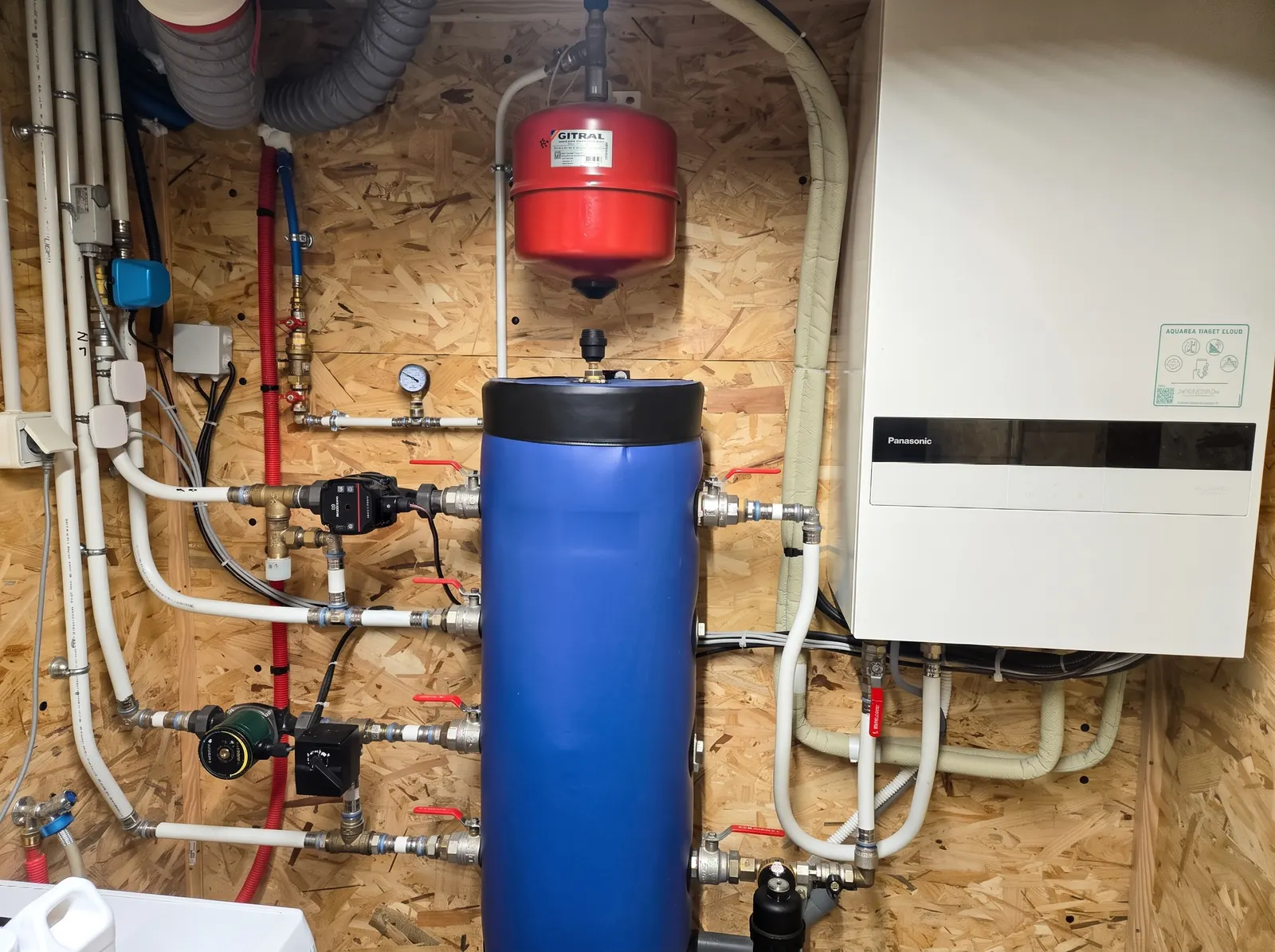

Entre la pompe à chaleur et les deux circuits, un ballon tampon Panasonic assure le découplage : il sépare hydrauliquement le circuit de production et les circuits de distribution.

La chaudière gaz remplacée

La pompe à chaleur Panasonic Aquarea T-CAP remplace la chaudière au gaz, avec un appoint électrique pour les jours les plus froids. Toutes les références sont réunies dans les caractéristiques ci-dessous.

Caractéristiques de l'installation

Logement
Maison individuelle de 120 m², en rénovation
Pompe à chaleur
Panasonic Aquarea T-CAP, réversible
Unité extérieure
WH-UXZ09KE5
Module hydraulique
WH-SXC09K3E5
Puissance
9 kW · appoint électrique 3 kW
Fluide frigorigène
R32
Performance
SCOP 4,96 (ETAS 195 %) à 35 °C · certification Heat Pump KEYMARK
Usage
Chauffage et rafraîchissement (pas de production d’eau chaude sanitaire)
Émetteurs
Plancher chauffant 60 m² au rez-de-chaussée · 5 ventilo-convecteurs
Zones
Plancher chauffant 60 m² (cuisine, séjour) · Ventilo-convecteurs 60 m² (3 chambres, séjour)
Température d’eau
35 °C en chauffage, sur les deux circuits
Hydraulique
Ballon tampon Panasonic 50 L (découplage)
Agrément
N° 64-2026-000067 · EPREL 2058393
Énergie remplacée
Gaz (chaudière remplacée)

Le dimensionnement : un calcul, pas une estimation

Pour chaque client, nous réalisons une note de dimensionnement : la puissance de la pompe à chaleur découle du calcul des déperditions de la maison. Ce document n'est pas une étude thermique réglementaire ; c'est le calcul sur lequel repose le choix de la pompe à chaleur. Voici celui de cette maison.

Les données de la maison

Construction
1999
Surface et volume
120 m² · 300 m³
Murs
Brique, 7 cm d’isolant
Combles
16 cm d’isolant
Sol
Sur terre-plein isolé
Vitrages
Double vitrage
Température extérieure de base
−13 °C (Jarrie, altitude 400 à 600 m)
Confort visé
19 °C

Le résultat

Déperditions calculées
9,9 kW
Puissance retenue
11,9 kW (marge de 20 %), couverts par 9 kW de pompe à chaleur + 3 kW d’appoint
Pompe à chaleur
9 kW fournis jusqu’à −13 °C
Point d’équilibre
−10 °C
Appoint électrique
3 kW, en dessous du point d’équilibre
Performance
SCOP 4,96 (ETAS 195 %) à 35 °C

La T-CAP fournit ses 9 kW jusqu'à −13 °C, la température extérieure de base retenue pour Jarrie. Le point d'équilibre se situe à −10 °C : en dessous, l'appoint électrique de 3 kW prend le relais : ensemble, les 9 kW de la pompe à chaleur et les 3 kW d'appoint couvrent les 11,9 kW retenus. La note de dimensionnement estime que la pompe à chaleur fournit 100 % de l'énergie annuelle de chauffage (valeur arrondie) ; l'appoint de 3 kW sert de sécurité pour les jours les plus froids.

Le modèle affiche un SCOP de 4,96 (ETAS 195 %) à 35 °C et bénéficie de la certification Heat Pump KEYMARK. La mise en service a été réalisée par une station agréée Panasonic.

Un modèle agréé, référencé et garanti

La pompe à chaleur installée (WH-UXZ09KE5 / WH-SXC09K3E5) est agréée sous le numéro 64-2026-000067. Depuis le 1er septembre 2026, cet agrément est une condition pour bénéficier de la prime CEE bonifiée « Coup de pouce chauffage ». Agrément des pompes à chaleur (ADEME)

Elle est aussi référencée dans EPREL, la base européenne de l'étiquette énergie, sous le numéro 2058393. Voir la fiche EPREL

Toutes les pompes à chaleur que nous installons sont des modèles agréés et référencés EPREL.

Installateur Panasonic PRO Partner Chauffage, nous faisons bénéficier nos clients de la garantie commerciale du constructeur, en plus de la garantie légale. Pour une pompe à chaleur air/eau Panasonic :

Durées de la garantie commerciale des pompes à chaleur air/eau Panasonic
Compresseur5 ans
Pièces5 ans
Main d’œuvre2 ans

Cette garantie suppose une mise en service par un technicien formé et agréé Panasonic, l'enregistrement de l'installation auprès du constructeur et un entretien annuel.

Consommation estimée

Estimations annuelles de la note de dimensionnement, pour le chauffage seul.

Consommation annuelle estimée pour le chauffage de cette maison, selon le système de chauffage
SystèmekWh/an€/an TTC
Pompe à chaleur air/eau (ce projet, 35 °C)4 048834 €
Chaudière gaz naturel à condensation20 4892 623 €
Chaudière fioul à condensation21 1363 509 €
Chaudière propane à condensation20 4895 327 €
Chauffage électrique20 0794 136 €

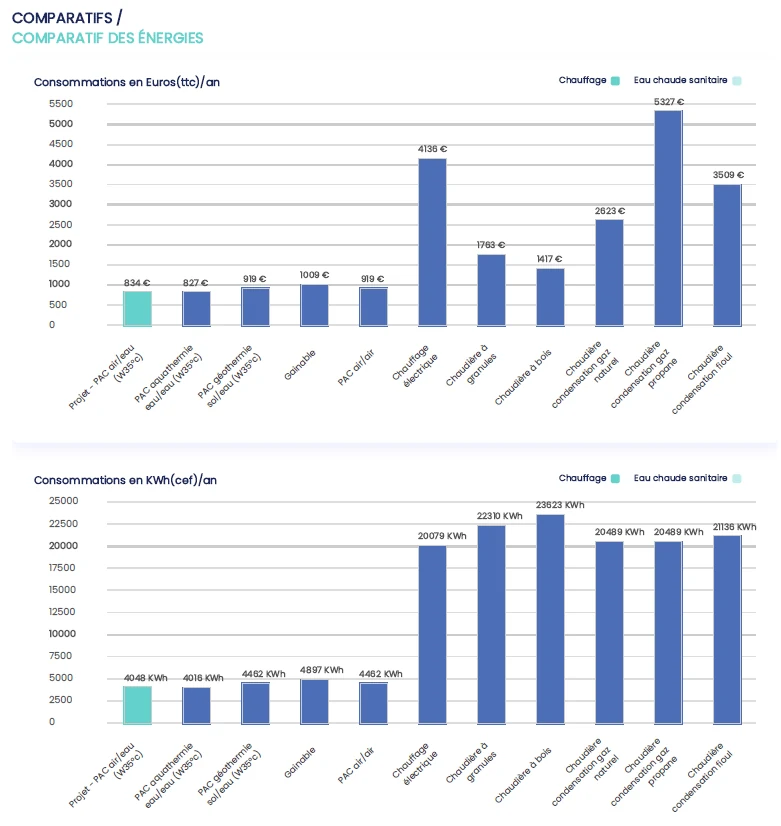

Extrait de la note de dimensionnement réalisée pour ce chantier : consommations annuelles estimées pour le chauffage.

Retour sur investissement

Pour ce foyer

Installation
environ 15 000 €
Aides, selon ses revenus
environ 7 000 €
À sa charge
environ 8 000 €
Économie estimée
1 789 € par an

Par rapport à une chaudière gaz naturel à condensation, l'économie estimée est de 1 789 € par an, soit un retour sur investissement estimé à environ 4 ans et demi.

À savoir

  • Ce sont des estimations théoriques, calculées aux tarifs de l'énergie à la date de l'étude.
  • La consommation réelle dépend des habitudes de vie.
  • Les aides dépendent des revenus de chaque foyer.

Le chantier en images

Module hydraulique, ballon tampon et ventilo-convecteurs à Jarrie
