PAC dans une cave voûtée en pierres à Grenoble
Bâtiment ancien · Contraintes techniques · Solution sur-mesure · Panasonic Aquarea
Le contexte
Immeuble haussmannien datant du XIXe siècle en plein cœur de Grenoble. Le propriétaire souhaitait remplacer sa vieille chaudière gaz par une pompe à chaleur Air/Eau pour profiter des aides MaPrimeRénov' et réduire sa facture énergétique.
La principale difficulté de ce chantier n'était pas esthétique mais technique : le groupe extérieur de la pompe à chaleur a dû être installé dans une cave voûtée en pierres anciennes. Or un groupe a besoin d'un débit d'air important pour fonctionner correctement. Nous avons donc conçu une ventilation forcée — ventilateurs de brassage et amenée d'air dédiée — dimensionnée selon le débit d'air requis par la machine, afin de lui assurer un fonctionnement optimal malgré l'espace confiné. Le module hydraulique, lui, est installé dans le logement.
Les défis techniques
Accès contraint
Cave accessible uniquement par un escalier étroit. Toute l'installation a dû être montée pièce par pièce et assemblée sur place.
Pierres et humidité
Les murs en pierres anciennes nécessitent une fixation spécifique et une protection contre l'humidité pour les liaisons frigorifiques.
Aéraulique : air du groupe
Un groupe extérieur exige un fort débit d'air. En espace confiné, nous avons dimensionné une ventilation forcée (ventilateurs de brassage + amenée d'air dédiée) sur le débit d'air requis par la machine.
Copropriété
Obtention de l'accord de la copropriété, gestion des percements pour le passage des liaisons frigorifiques en façade discrète.
La solution déployée
- PAC Air/Eau Panasonic Aquarea T-CAP 9 kW (WH-UXZ09KE5) — adaptée aux hivers grenoblois
- Groupe extérieur installé dans la cave voûtée sur plots anti-vibratiles
- Ventilation forcée (ventilateurs de brassage + amenée d'air dédiée) dimensionnée selon le débit d'air requis par le groupe
- Module hydraulique installé dans le logement (emplacement standard)
- Liaisons frigorifiques gainées et habillées suivant les moulures existantes
- Robinetterie et régulation intégrées au module hydraulique
- Dossier MaPrimeRénov’ constitué et suivi par Air Eco Clim
Caractéristiques techniques
- Modèle
- Panasonic Aquarea T-CAP WH-UXZ09KE5 (bi-bloc, génération K)
- Puissance
- 9 kW (calorifique) / 8,8 kW (frigorifique)
- Fluide frigorigène
- R32
- SCOP
- 4,96
- Performance par grand froid
- 100 % de la puissance maintenue jusqu’à −20 °C extérieur, fonctionnement jusqu’à −28 °C (technologie T-CAP)
- Classe énergétique
- A+++ (chauffage à 35 °C)
- Liaisons frigorifiques
- Tubes cuivre 1/4" (ligne liquide) et 1/2" (ligne gaz)
- Niveau sonore
- 33 dB(A)
- Alimentation
- Monophasé 230 V
Un SCOP de 4,96 — soit environ 5 kWh de chaleur restituée pour 1 kWh consommé en moyenne sur la saison de chauffe — et le maintien de 100 % de la puissance jusqu’à −20 °C font de cette T-CAP un choix pertinent pour un chauffage performant et économe, y compris dans la cuvette grenobloise.

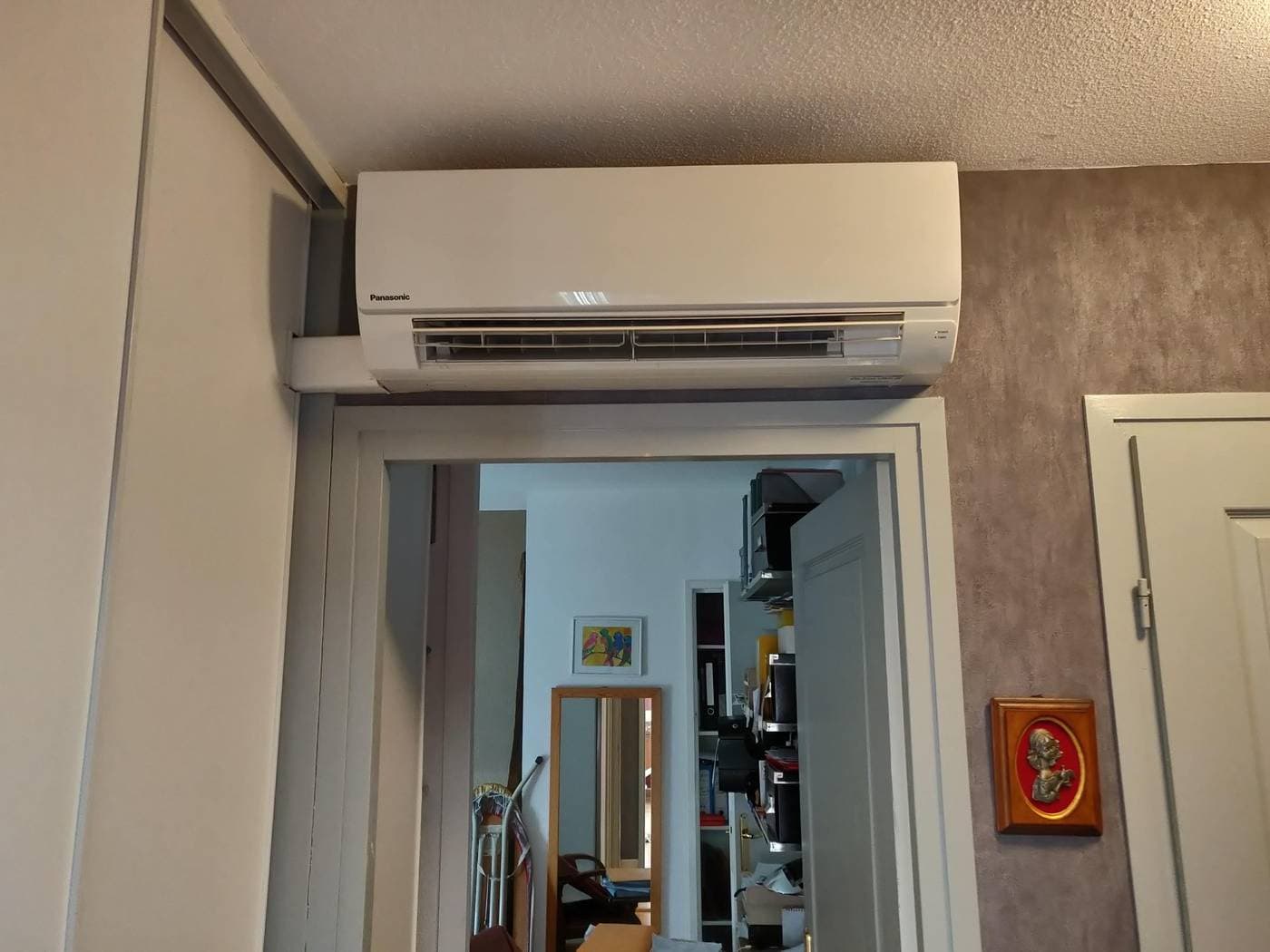

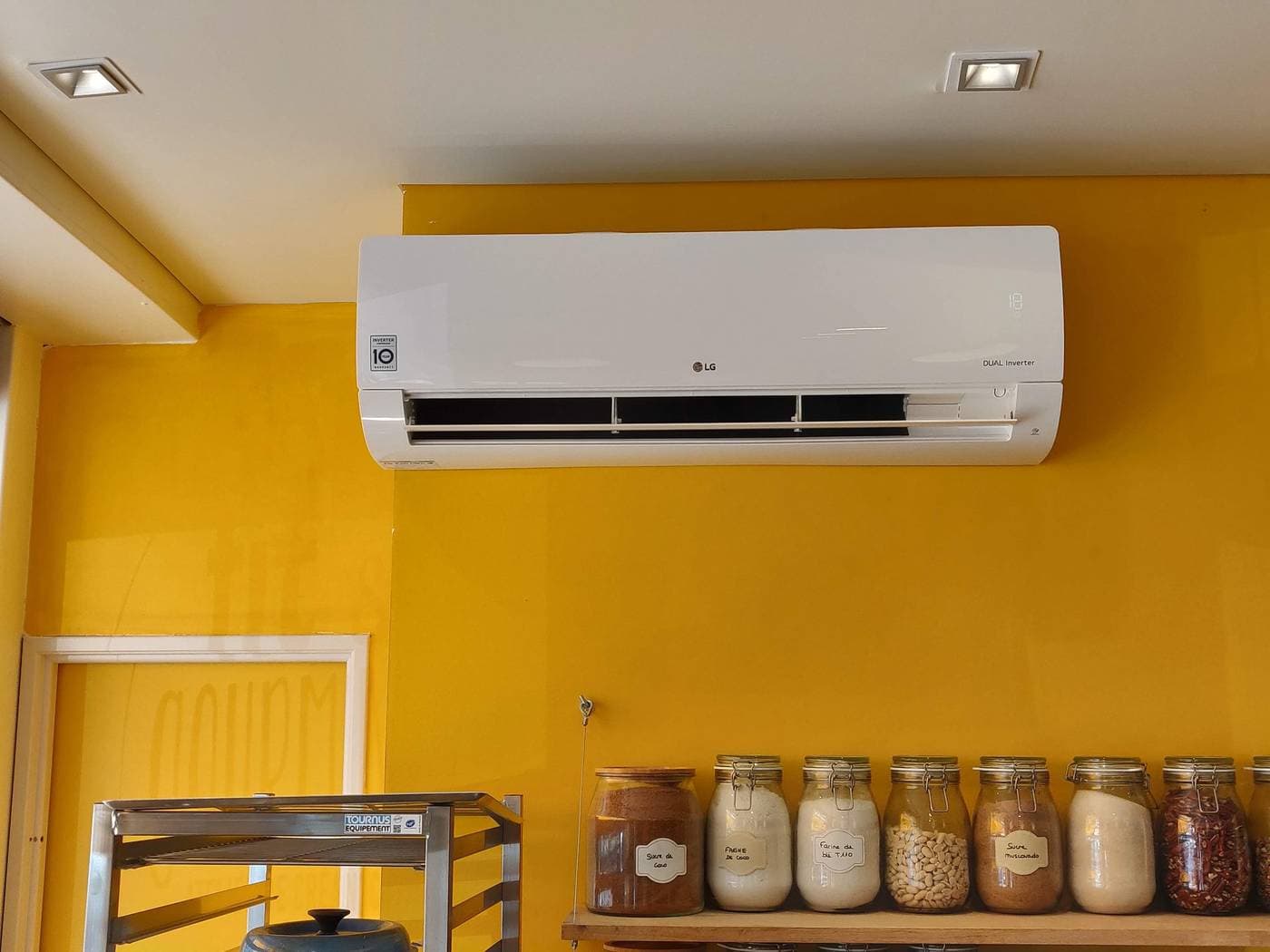

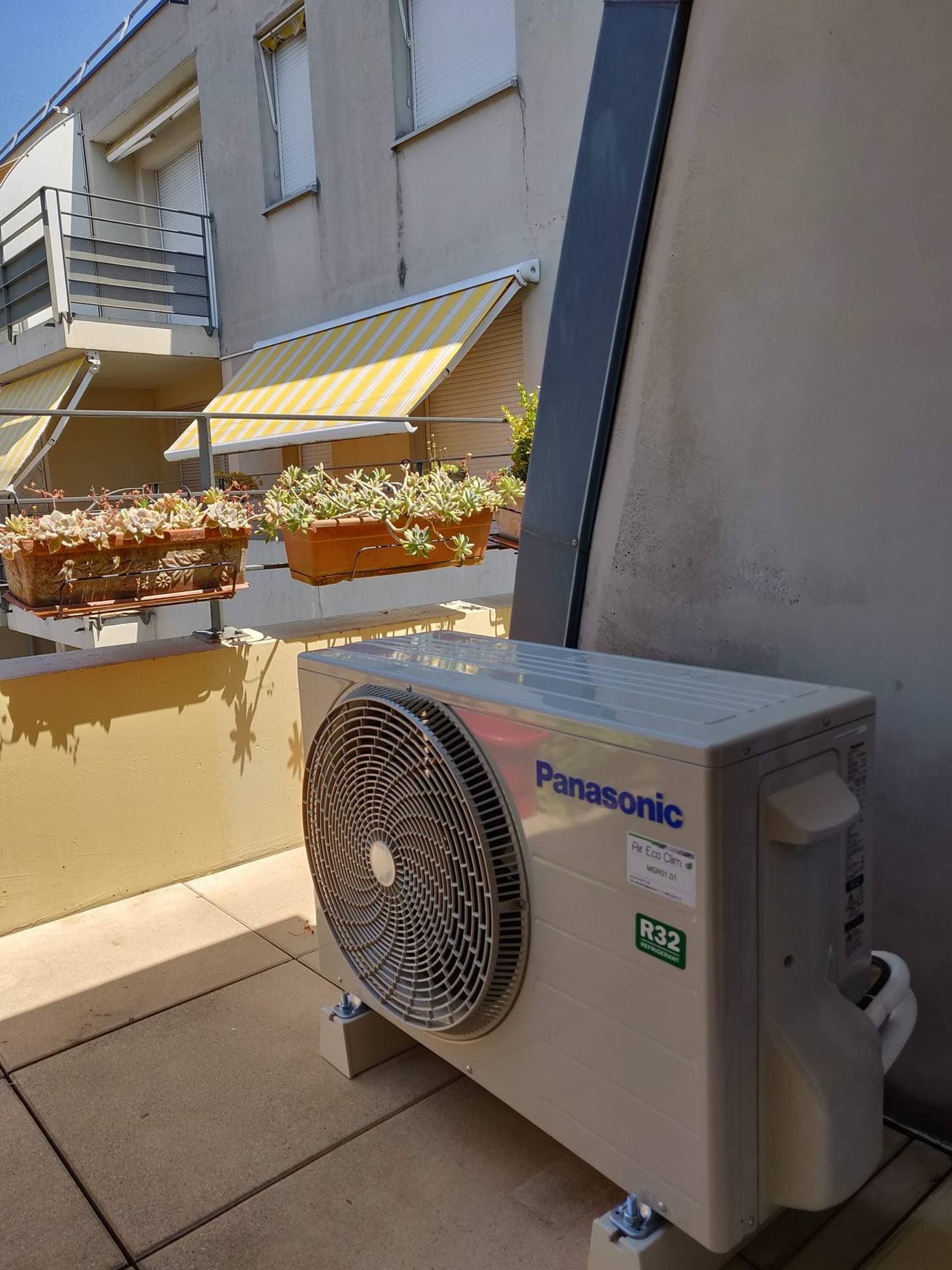

Nos réalisations à Grenoble
Appartements, bâtiments anciens, solutions sur-mesure
Les résultats
"Je n'aurais jamais imaginé qu'une pompe à chaleur pouvait s'intégrer dans ma cave voûtée. Brice a tout géré, de la copropriété au dossier de subvention. Résultat impeccable."
— Propriétaire, Grenoble (38000)
